အရှေ့အနောက် Ballast ဆိုလာတပ်ဆင်ခြင်းစနစ်ကို ဘယ်လိုတပ်ဆင်မလဲ။

[တပ်ဆင်ခြင်းမပြုမီ ကြိုတင်ပြင်ဆင်ခြင်း]

ဤသည်မှာ မတပ်ဆင်မီ သင်ပြင်ဆင်ရမည့်အရာများစာရင်းဖြစ်သည်-

ကိရိယာများ-

ဝက်အူလှည့်- ဝက်အူများကို တင်းကျပ်စွာ တင်းကျပ်ရန် အသုံးပြုသည်။

တိုင်းတာခြင်းတိပ်- ကွင်းကွင်းသည် မှန်ကန်သောအနေအထားတွင်ရှိစေရန် အသုံးပြုသည်။

အဆင့်- ကွင်းပိတ်ကို အလျားလိုက် တပ်ဆင်ထားကြောင်း အတည်ပြုရန် အသုံးပြုသည်။

ကျွန်ုပ်တို့၏ ဆိုလာဘလက်စ်စနစ်တွင် အောက်ပါဆက်စပ်ပစ္စည်းများ ပါဝင်သည်-

အကြိုတပ်ဆင်ထားသော Tripod Support၊ Rail And Rail Splice၊Mid Clampနှင့် End Clamp၊ Rail Clamp၊ Grounding Clip နှင့်Grounding LugBallast Tray၊ M8*60 Hex Bolts နှင့် M8 Flange Nut ဘိလပ်မြေတုံးများကို ကိုယ်တိုင်ပြုလုပ်ရန် လိုအပ်ကြောင်း သတိပြုသင့်သည်။

အကြိုတပ်ဆင်ထားသော Tripod ပံ့ပိုးမှု

ရထားလမ်းနှင့် ရထားတွဲများ

Mid Clamp နှင့် End Clamp

ရထားကလစ်

Grounding Clip နှင့် Grounding Lug

Ballast Tray

[အဆင့် 1]

Tripod bracket ကို လုံခြုံစေရန် အောက်ဖော်ပြပါ ပုံတွင် အမှတ်အသားပြုထားသော အမှတ် A၊ B နှင့် C တို့တွင် M8*60 hex bolts နှင့် M8 flange အခွံမာသီးများကို တပ်ဆင်ပါ။

[အဆင့် 2]

ရေးဆွဲထားသည့်အတိုင်း ဆိုလာပြားခေါင်မိုးတပ်ဆင်ခြင်းစနစ်တွင် တပ်ဆင်ထားသော အကြို tripod ကို 2500 မီလီမီတာ ကြားကာလတွင် စီစဉ်ပေးထားသည်။

[အဆင့် 3]

ဘော်လီဗန်းကို အကြိုတပ်ဆင်ထားသော tripod ပံ့ပိုးမှုတွင် အလှည့်ကျချထားပြီး ပုံတွင်ပြထားသည့်အတိုင်း ballast tray နှစ်ခုကြားအကွာသည် ခန့်မှန်းခြေအားဖြင့် 1275mm ဖြစ်သည်။

[အဆင့် 4]

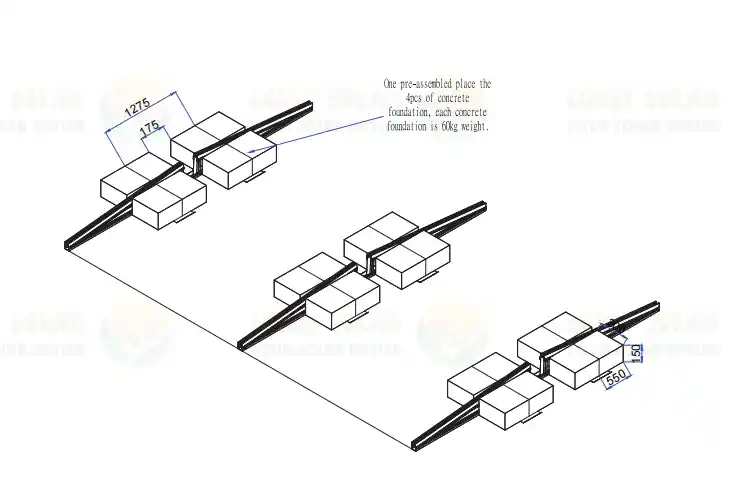

ကွန်ကရစ်တုံးကို ballast tray ပေါ်တင်ပါ။ ကွန်ကရစ်တုံး လေးခုဖြင့် တပ်ဆင်ထားသော ကွန်ကရစ်တုံးတစ်ခုစီသည် အနည်းဆုံး 60 ကီလိုဂရမ် အလေးချိန်ရှိရန် လိုအပ်ကြောင်း သတိပြုသင့်သည်။ Concrete Flat Roof Ballast Solar Mounting System ရှိ ဘိလပ်မြေတုံးများ၏ အတိုင်းအတာနှင့် နေရာချထားမှုများကို အောက်ပါပုံတွင် ပြထားသည်။

[အဆင့် 5]

အထက်ပါ တပ်ဆင်မှု အဆင့်များ ပြီးမြောက်ပြီးနောက် အောက်ဖော်ပြပါ သည် အထက်ဖော်ပြပါ တပ်ဆင်မှု အဆင့်များ ပြီးဆုံးပြီးနောက်တွင် ကြိုတင် တပ်ဆင်ထားသော tripod အထောက်အပံ့၊ ballast tray နှင့် ကွန်ကရစ် ဘလောက်၏ အပေါ်ဆုံး မြင်ကွင်း ဖြစ်ပါသည်။

[အဆင့် 6]

ပုံတွင်ပြထားသည့်အတိုင်း ရထားလမ်းအဆက်အစပ်ကိုအသုံးပြု၍ သံလမ်းများကိုချိတ်ဆက်ပြီး ရထားကုပ်များကိုပုံတွင်ပြထားသည့်အတိုင်းကြိုတင်တပ်ဆင်ထားသော tripod bracket သို့ပြင်ဆင်ပါ။

[အဆင့် 7]

ပုံတွင်ပြထားသည့်အတိုင်း ဆိုလာပြားကို ရထားလမ်းပေါ်တွင် တင်ပြီး မြေစိုက်ကလစ်ကို ပုံတွင်ပြထားသည့်အတိုင်း အလယ်ကုပ်၏ bolt ထဲသို့ ထည့်ပါ။

[အဆင့် 8]

ဆိုလာပြားများကို အစီအစဥ်ထား၍ ပုံတွင်ပြထားသည့်အတိုင်း လုံခြုံစေရန် အလယ်ကုပ်နှင့် အဆုံးကုပ်ကို တပ်ဆင်ပါ။ ၎င်းသည် East-West Solar Ballasted Mounting System တစ်ခုလုံးကို တပ်ဆင်မှု အပြီးသတ်ပါသည်။

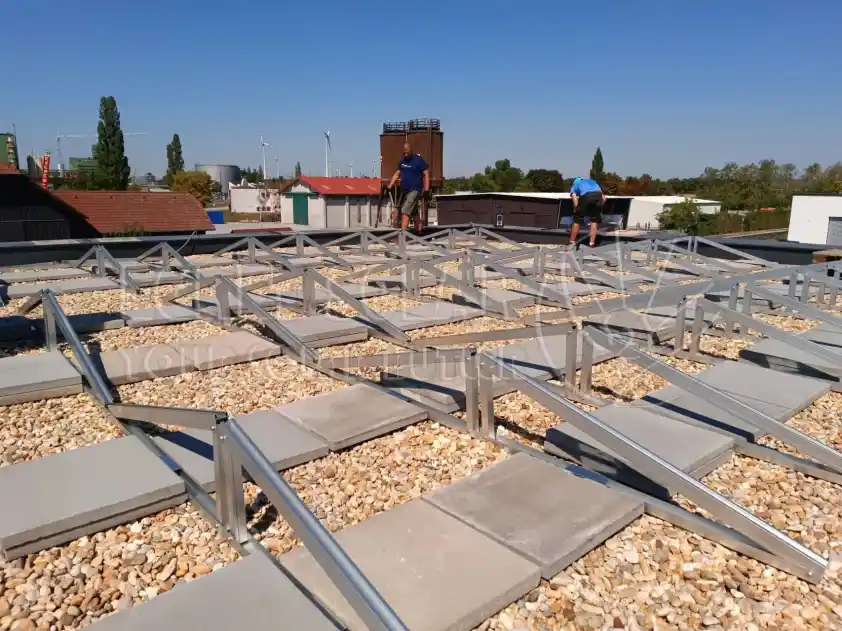

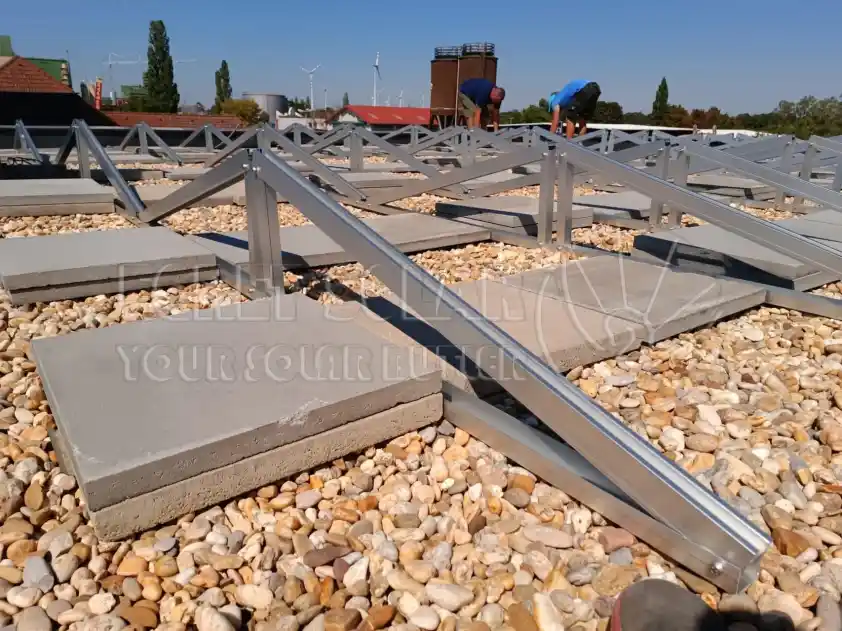

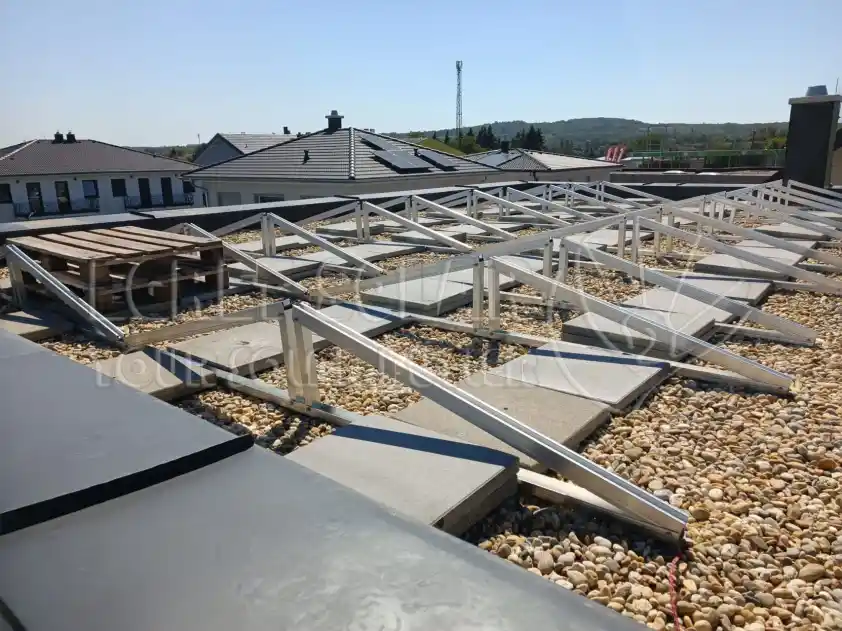

[တပ်ဆင်ခြင်းဥပမာ]
