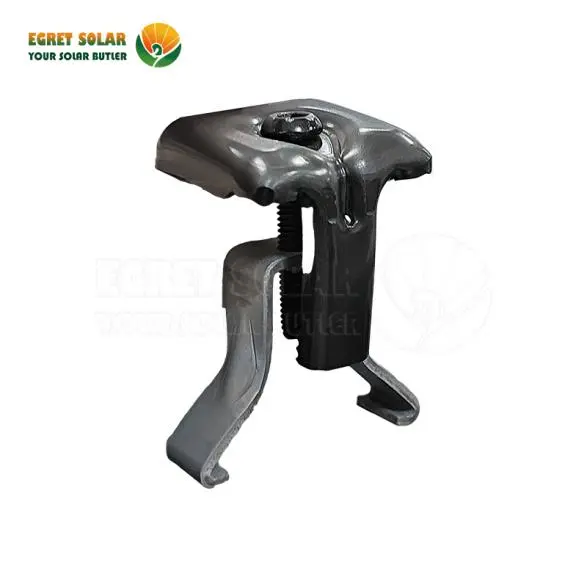

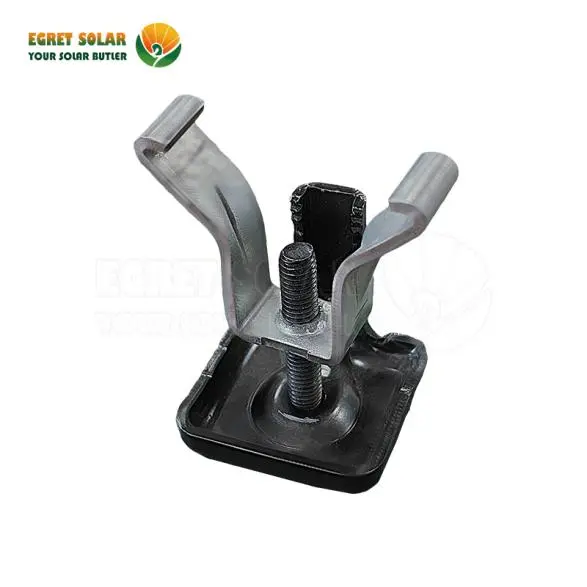

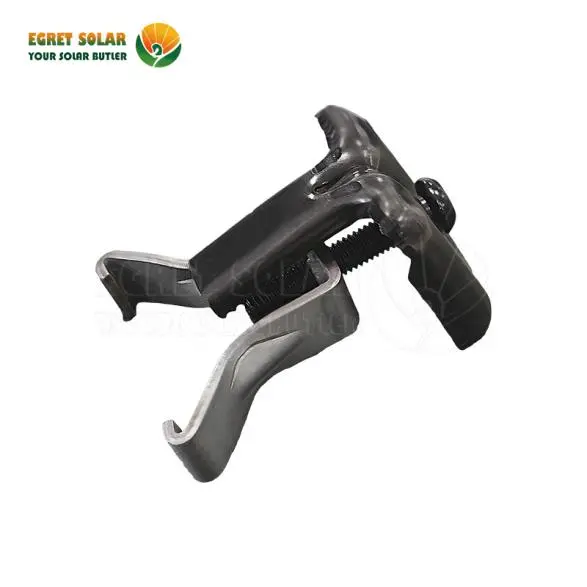

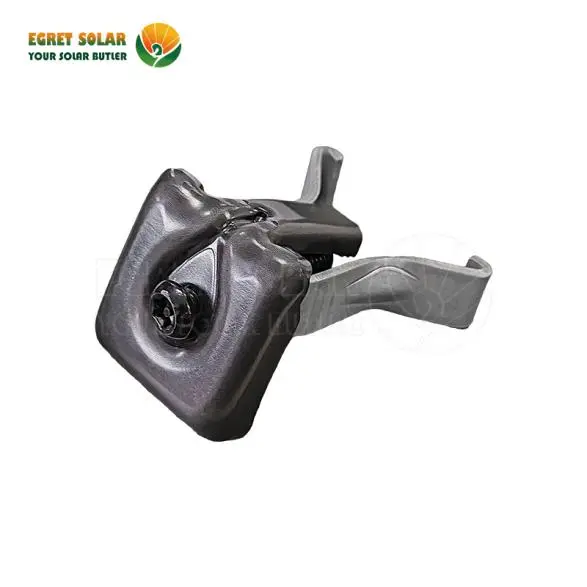

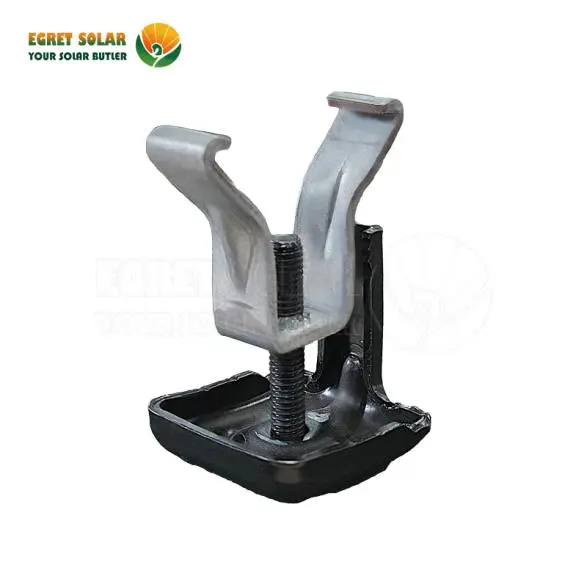

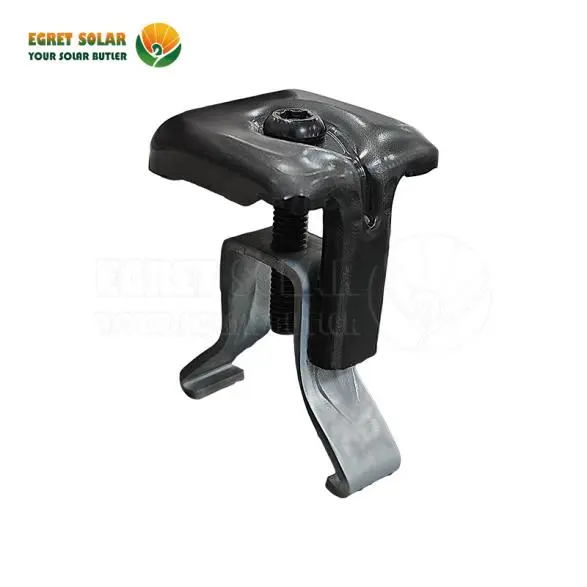

Universal Rapid Clamp

ပါဝင်မှုနှင့် ပစ္စည်း-

ဤကုပ်တုံးသည် အဓိက အစိတ်အပိုင်း ၃ ခု ပါ၀င်သည်- ဖိအားဘလောက်တစ်ခု၊ ဘောလ်များနှင့် nut ။ ဖိအားဘလောက်ကို AL6005-T5 ဖြင့်ပြုလုပ်ထားပြီး၊ ဘောလ်များကို SUS304 ဖြင့်ပြုလုပ်ထားပြီး nut ကို S350 ဖြင့်ပြုလုပ်ထားသည်။ ဤပစ္စည်းများအားလုံးတွင် အလွန်ကောင်းမွန်သော ချေးခံနိုင်ရည်နှင့် မိမိကိုယ်ကို ကုစားနိုင်သော စွမ်းရည်များပါရှိပြီး၊ စကြဝဠာ လျင်မြန်သောကုပ်ကို C3 ပတ်ဝန်းကျင်တွင် အသုံးပြုနိုင်သည်။

တပ်ဆင်ခြင်းနှင့် လုပ်ဆောင်ချက်

တပ်ဆင်နေစဉ်အတွင်း၊ တပ်ဆင်မှုပြီးမြောက်ရန် ကြိုးပေါ်တွင် သတ်မှတ်ထားသော အနေအထားတွင် ကုပ်တုံးကို ရိုးရိုးရှင်းရှင်းထား၍ တပ်ဆင်မှုကို ပြီးမြောက်စေရန် တင်းကျပ်စွာ ဖိထားပါ။ နေရောင်ခြည်စွမ်းအင်သုံး PV မော်ဂျူးများအတွက် ဘေးချိတ်တစ်ခုအဖြစ် အသုံးပြုသောအခါ၊ ကွပ်တုံး၏ဖြတ်ပိုင်းလမ်းကြောင်းသည် nut ၏ဘေးဘက်နှင့်အပြိုင် ဖြစ်သင့်သည်။ ဆိုလာ PV မော်ဂျူးများအတွက် အလယ်အလတ်ကုပ်တစ်ခုအဖြစ် အသုံးပြုသောအခါ၊ ကွပ်တုံး၏ဖြတ်ပိုင်းလမ်းကြောင်းသည် nut ၏ဘေးဘက်တွင် ထောင့်မှန်ကျသင့်သည်။

လုပ်ဆောင်နိုင်သော အားသာချက်များ-

ချိန်ညှိနေစဉ်အတွင်း ကလစ်သည် လမ်းကြောင်းအပေါ်တွင် အမြဲပေါ်နေကာ၊ ၎င်းသည် အမျိုးမျိုးသော အထူရှိသော module များကို လိုက်လျောညီထွေဖြစ်စေမည့် ဒီဇိုင်းတစ်ခုဖြစ်သည်။ တပ်ဆင်မှုအား nut တွင်ထည့်သွင်းထားသော bolt ၏အတိမ်အနက်ကိုချိန်ညှိခြင်းဖြင့်လွယ်ကူစွာပြီးမြောက်သည်။ ချိန်ညှိနိုင်သော ဆိုလာပြားကုပ် 30-45 မီလီမီတာသည် ဆွဲနုတ်အားအား 15KN ခံနိုင်ရည်ရှိသည်။ Clamp ၏အပေါ်ဘက်မျက်နှာပြင်သည် ပြားချပ်ချပ်ဖြစ်ပြီး နေရောင်ခြည်စွမ်းအင်သုံး မော်ဂျူးမျက်နှာပြင်နှင့် မျက်နှာပြင်ထိတွေ့မှု၊ မော်ဂျူးအပေါ် ဖိအားကို မြှင့်တင်ပေးပြီး ပွိုင့်ထိတွေ့မှုကြောင့် ပျက်စီးမှုကို လျှော့ချပေးသည်။ Clamp မျက်နှာပြင်သည် AA10~15 anodizing ကုသမှုကိုခံယူပြီး သံချေးတက်ခြင်းကို ခံနိုင်ရည်ရှိပြီး ဆိုလာပြား၏ သက်တမ်းကို တိုးမြှင့်ကာ ဓာတ်အားပေးစက်ရုံ၏ ဓာတ်အားထုတ်လုပ်မှု ထိရောက်မှုကို ပိုမိုကောင်းမွန်စေသည်။

အချက်အလက်စာရွက်

ပစ္စည်း- AL6005-T5။

သတ်မှတ်ချက်- 35-50mm အရှည်၊ စိတ်ကြိုက်။

အရောင်- သဘာဝ သို့မဟုတ် အနက်ရောင် anodized။

တပ်ဆင်သည့်နေရာ- နေရောင်ခြည်သုံး သံလမ်းများ။

လေတိုက်နှုန်း : 60m/s ။

အာမခံ: 12 နှစ်အာမခံ, 25 နှစ်သက်တမ်း။

ထုပ်ပိုးခြင်း: 140-160 pcs တစ်ပုံးအတွက်။

နိဂုံး

ဖွဲ့စည်းတည်ဆောက်ပုံ- Surface contact installation၊ point contact installation ထက် ပိုလုံခြုံသည်။

သုံးစွဲနိုင်မှုသတ်မှတ်ချက်များတွင်- စျေးကွက်ရှိ အစိတ်အပိုင်းအများစုနှင့် တွဲဖက်အသုံးပြုနိုင်သည်။

တပ်ဆင်မှုစည်းကမ်းချက်များအရ- အမြန်တပ်ဆင်ခြင်းဖြင့် သာမန်ကလစ်များထက် တပ်ဆင်ချိန်ကို 30% လျှော့ချပေးသည်။

သယ်ယူပို့ဆောင်ရေး စည်းကမ်းချက်များအရ - သေတ္တာများနှင့် ပလပ်စတစ်များတွင် ထုပ်ပိုးထားပြီး ပေါ့ပါးသည်။

အမေးအဖြေ

မေး- ဒီကလစ်အတွက် ထုတ်လုပ်မှုစက်ဝန်းက ဘယ်လောက်ကြာလဲ။

A: ကြိုတင်ငွေပေးချေမှုကိုလက်ခံရရှိပြီးနောက် 2 ပတ်အတွင်းထုတ်လုပ်မှုကိုပြီးစီးမည်ဖြစ်ပြီး၊ အနီးဆုံးရေကြောင်းအချိန်ဇယားအတိုင်းပေးပို့လိမ့်မည်။

မေး- ကလစ်အတွက် လိုက်ဖက်တဲ့ တေးသွားတွေ ရောင်းမလား။

A: ချိတ်၊ သံလမ်းနှင့် ကုပ်များအပါအဝင် အစုံအားလုံးကို ရောင်းချနိုင်ပါသည်။

Q: ကလစ်သည် C4 ဆားကျရောက်နိုင်သောပတ်ဝန်းကျင်ကို ခံနိုင်ရည်ရှိပါသလား။

A: ဟုတ်တယ်၊ မျက်နှာပြင်ကို AA15 နဲ့ anodized လုပ်နိုင်ပြီး bolts တွေကို SUS316 stainless steel နဲ့ ပြုလုပ်ထားပါတယ်။
